Workshop: PTZ-Studio mit Blackmagic Design ATEM Mini Pro ISO und Hyperdeck Shuttle 4K Pro - Praxis und Fazit
PRAXIS
Das Gute an solchen Setups ist, dass man mit ihnen, sobald Aufbau und Einrichtung einmal abgeschlossen sind, problemlos ohne weiteren Aufwand arbeiten kann. Das Zusammenspiel aus Kameras, Hyperdeck und Atem funktioniert dabei ohne Probleme, auch wenn es natürlich anfangs etwas Eingewöhnung braucht, bis man die Geräte fließend bedienen kann. Dann geht jedoch alles gut von der Hand, wobei das Zusammenspiel aus Atem und Hyperdeck besonders hervorzuheben ist. Der vom Mischer kommende Feed kann im Hyperdeck mit Clipmarkern versehen werden, welche sich in der Atem-Software oder im Hyperdeck selbst auswählen und wiedergeben lassen, in unserem Fall oft als Zuspieler auf HDMI-Eingang 4 des Atems. Außerdem besitzt das Hyperdeck professionelle Monitoring-Werkzeuge wie Waveform-Anzeigen oder Vektorskop, die man gut zur präzisen Einrichtung und Anpassung neuer Kameras nutzen kann – nicht unerheblich, wenn man regelmäßig neue Kameras testet.

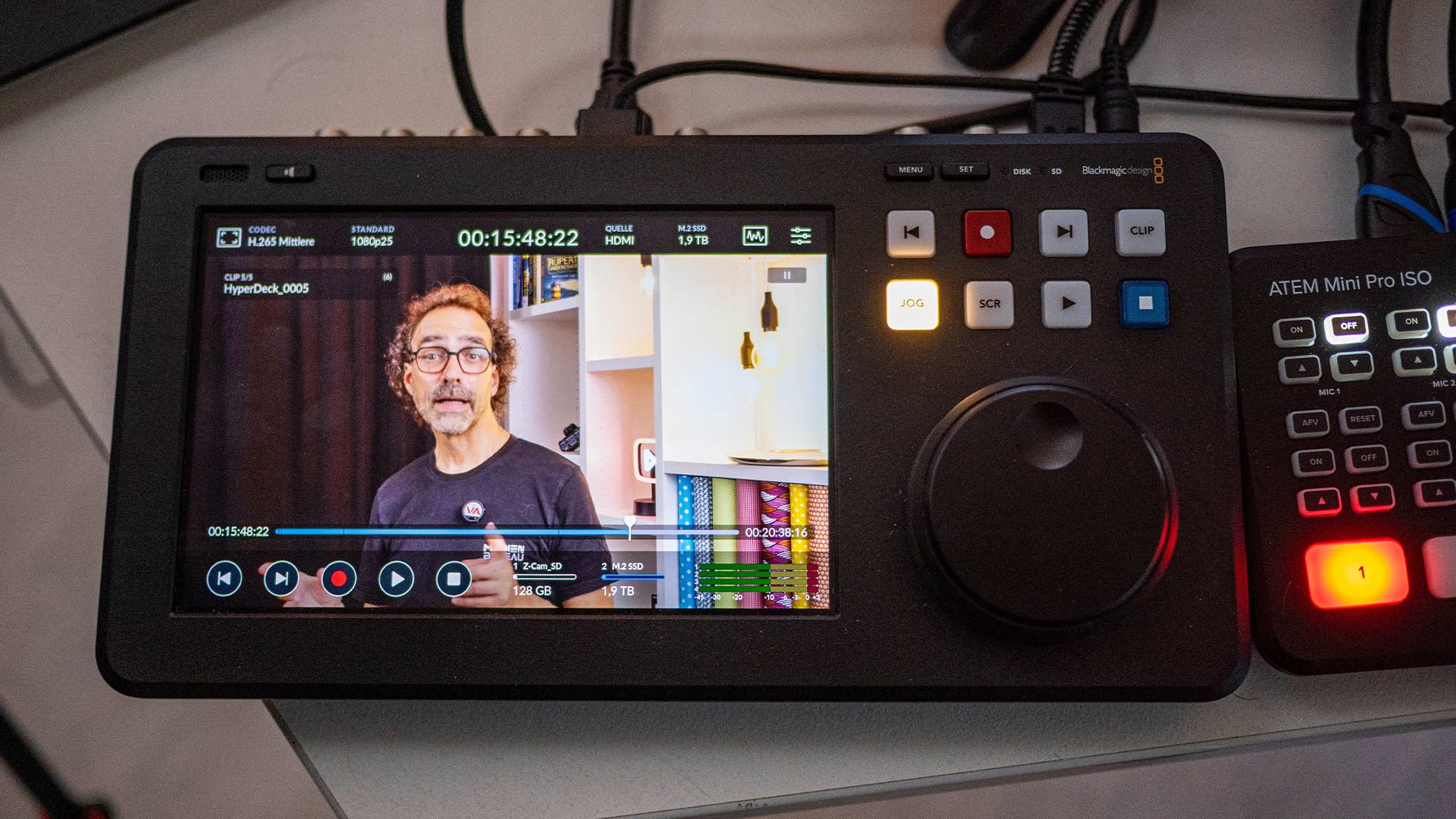

Der große Bildschirm des Hyperdecks ermöglicht eine akkurate Vorschau, Waveform-Anzeige und Vektorskop inklusive.
FAZIT
Ein Livestream-Setup wie dieses aus ATEM Mini Pro ISO und Shuttle 4K Pro ist – bei allen Kabeln – noch platzsparend und damit vor allem für kleine Studios wie unseres interessant. Wenig verwunderlich arbeiten beide Geräte gut zusammen, wobei sich der Atem-Mischer auf die wesentlichen Bedienelemente beschränkt, was die Eingewöhnung erleichtert. Diese braucht man natürlich ebenso wie etwas Geduld bei der Einrichtung des gesamten Setups, vor allem wenn man sonst nicht mit IP-Setups arbeitet.
Die Arbeit im Vorfeld spart man sich aber bei jedem Dreh, da alles bereits passend abgestimmt ist und man im Idealfall nur noch den Hyperdeck-Feed mit Einblendungen und gegebenenfalls einigen Schnittbildern direkt hochladen kann. Und als Backup hat man die Einzelcam-Aufnahme des ATEM Mini Pro ISO, so dass man immer auf der sicheren Seite ist. Gleichzeitig lassen sich mit diesem Setup ohne Probleme Streams realisieren – mit den gleichen Vorteilen der einfachen Nachbearbeitung.
+ kompakte Maße
+ einfache Bedienung (ATEM)
+ Zusammenspiel zwischen Atem und Hyperdeck
- Hyperdeck-Bedienung abseits vom Touchscreen gewöhnungsbedürftig
Jetzt vergleichen in der
DATEN
DATEN UND TESTERGEBNISSE
| Hersteller | Blackmagic Design | |

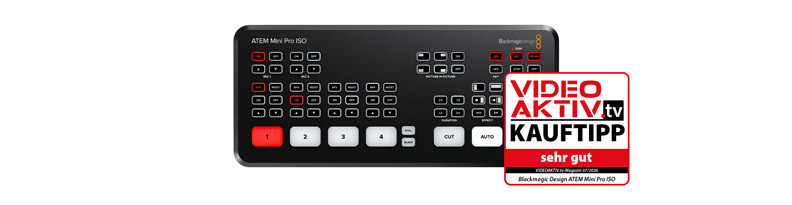

| Produkt | ATEM Mini Pro ISO | |
| Preis | 559 Euro | |
| Internet | www.blackmagicdesign.com | |
| DATEN | ||
| Eingänge | 4x HDMI (inkl. 2 eingebettete Audiokanäle) 2x TRS |
|
| Ausgänge | 1x HDMI 1x USB-C 3.1 Gen 1 1x Ethernet |
|
| Unterstützte Videonormen (Eingang) | HD (50/60p) Full-HD (24/25/30/50/60p) Full-HD (50/60i) |
|
| Unterstützte Videonormen (Ausgang) | Full-HD (24/25/30/50/60p) | |
| Abtastung/Quantisierung | 4:2:2 YUV/10 Bit | |
| Farbräume | Rec.709 | |
| Gesamtzahl der Ebenen | 5 | |
| Keyer | 1x Upstream-Keyer 1x Downstream-Keyer 1x Advanced Chroma Keyer 2x Linear/Luma-Keyer |
|
| Generatoren | 1x Mustergenerator 2x Farbgenerator 1x DVE mit Umrandungen und Schattenwurf |
|
| Streaming | Full-HD (24/25/30/50/60p) RTMP, SRT und via USB-C |
|
| Aufzeichnung | 4x HDMI-Eingänge (H.264 max. 70 Mbit/s; AAC Audio) 1x Programmausgang 6x2 Audiokanäle (2 Stereo-Eingänge und 4 eingebette HDMI-Stereospuren) 1x Mischung als DaVinci Resolve-Projektdatei |
|
| Vorschau-Tasten | nur virtuell | |
| URTEIL | sehr gut | |
 |
||
| Preis/Leistung | sehr gut | |
DATEN UND TESTERGEBNISSE
| Hersteller | Blackmagic Design | |

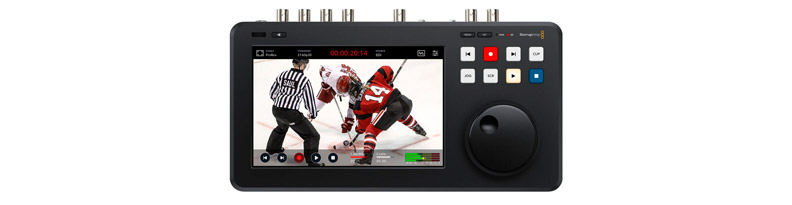

| Produkt | HyperDeck Shuttle 4K Pro | |
| Preis | 1595 Euro | |
| Internet | www.blackmagicdesign.com | |
| DATEN | ||
| Eingänge | 1x 12G SDI in 1x BNC Ref/Timecode In 1x RS-422 1x HDMI 2.0 In |
|
| Ausgänge | 2x 12G SDI Out (A/B, Fill/Key) 1x 12G SDI Loop Out 1x SDI Monitor Out 1x BNC Ref Out 1x RS-422 1x HDMI 2.0 Out 1x HDMI Monitor Out 1x USB-C 1x Ethernet |
|
| Unterstützte Videonormen | SD 525 (60i) SD 625 (50i) HD (50/60p) Full-HD (24/25/30/50/60p) Full-HD (24/25/30/50/60PsF) UHD (24/25/30/50/60p) DCI-4K (24/25/30p) |
|
| Abtastung | 4:2:2 YUV | |
| Farbräume | Rec.601; Rec.709; Rec.2020 | |
| Speichermedien | 1x M.2-SSD 1x SD-Kartenslot 1x USB-C-Anschluss |
|
| Aufzeichnungsformate | ProRes max. 2160p/60 DNxHD max. 1080p/60 DNxHR max. 2160p/60 H.264 max. 1080p/60 H.265 max. 2160p/60 |
|
| Tonaufzeichnung | AAC 2 Ch. PCM 2/4/8/16/32/64 Ch. |
|
| Monitor | LCD/7 Zoll (17,8 cm), Touchscreen | |
| Monitorauflösung | Full-HD | |
| Scopes | Waveform, RGB-Parade, Vektorskop | |
| Besonderheiten | Teleprompter-Unterstützung | |
| URTEIL | sehr gut | |
|
||
| Preis/Leistung | gut | |
Autor: | Jonas Schupp |
Bildquellen: | Blackmagic Design, MEDIENBUREAU |
