Workshop: PTZ-Studio mit Blackmagic Design ATEM Mini Pro ISO und Hyperdeck Shuttle 4K Pro

10. Juli, 2026, 12:00 | Jonas Schupp

Wer regelmäßig Videos produziert kommt schnell auf die Idee ein kleines Studio einzurichten. Dazu braucht man einen Bildmischer und eine Möglichkeit, sein Signal aufzuzeichnen. Am Beispiel von Blackmagics Studio-Peripherie zeigen wir, wie smart eine solche Produktion sein kann.





Im VIDEOAKTIV-Studio arbeiten wir im Normalfall nur zu zweit. Das bedeutet, dass eine Kamera immer unbesetzt bleibt. Deshalb suchen wir schon lange nach Möglichkeiten, das Studio-Setup aus zwei Digitalkameras zu automatisieren. Ein erster Schritt war die P2-R1 von Z-Cam als neue Hauptkamera, gesteuert über den KC50N von LegioAV – den Test dazu könnt Ihr hier nachlesen. Jetzt gehen wir in der Signalkette weiter und kümmern uns um die Signale der anderen Kameras sowie die Aufzeichnung des Materials. Oberste Priorität war dabei die Einbindung aller Geräte in ein Netzwerk, um ohne großen Aufwand auf das Setup zugreifen zu können und Kabelsalat zu reduzieren. Viele Kabel braucht man bei den übrigen Verbindungen ohnehin, denn beim Anschluss von drei unterschiedlichen Kameraarten an den Bildmischer, den Blackmagic Design ATEM Mini Pro ISO, sowie die Verbindung über den Zuspieler Hyperdeck Shuttle 4K Pro galt es, einige Schwierigkeiten zu überwinden. Aber lest selbst...

Bildmischer, Zuspieler und Kameras galt es zu ver- und in ein Netzwerk einzubinden. Wie wir das bewerkstelligt haben, welche Schwierigkeit es dabei zu überwinden galt und was die Vorteile dieses Setups sind, seht Ihr im Video.

SETUP – AUFBAU

Mit den beiden Blackmagic-Geräten, dem PTZ-Comtroller und dem Laptop ist der Tisch schon gut ausgefüllt. Dabei kann der ATEM Mini Pro ISO vier Kameras über HDMI aufnehmen, wobei wir lediglich drei anschlossen. Zum einen die bereits bekannte P2-R1, als zweite Kamera eine Panasonic Lumix G9II und um einen Gegenschuss auf den Operator zu bekommen die Proton 4K Zoom – zu dieser Mini-Kamera folgt noch ein Test. Der vierte HDMI-Eingang blieb frei, um noch die Möglichkeit einer weiteren Kamera oder eines Zuspielers offen zu haben. Da der Zugriff auf den Atem über Netzwerk erfolgt, schlossen wir an den einzigen USB-C-Port die SSD an, auf welcher der Mischer zur besten Nachbearbeitung alle Eingangssignale einzeln speichert. Das Hyperdeck Shuttle 4K Pro nimmt den Programm-Ausgang aus dem Atem auf und dient uns sowohl als Vorschaumonitor als auch als zweites Aufnahmemedium, welches den „normalen“ Stream aufzeichnet. Im Idealfall braucht man damit nur das aufgezeichnete Video und bekommt mit minimaler Nachbearbeitung sofort ein komplettes Video für YouTube, Social Media und mehr.

Bei derart vielen Kabeln kann man schnell den Überblick verlieren. Umso wichtiger ist es, sich vorher Gedanken zum Setup zu machen.

SETUP – KONFIGURATION

Will man die Geräte nutzen, muss man sie richtig Konfigurieren. Zuerst braucht der ATEM Mini Pro ISO eine IP-Adresse, denn anhand dieser steuern wir ihn anschließend. Dazu muss der Mischer direkt via Ethernet oder wie in unserem Fall über USB mit dem Schnittrechner verbunden werden. Anschließend lädt man sich die entsprechende Software runter und öffnet anschließend das treffenderweise „ATEM Setup“ genannte Programm. Hier kann man die IP-Adresse des Mischers manuell ändern. Wir vergaben eine manuelle IP, damit der Mischer zum einen in unser Netzwerk passt und zum anderen anhand dieser schnell aufgerufen werden kann. In der zweiten Blackmagic-Software „ATEM Software Control“ rufen wir anschließend den Mischer via der eben festgelegten IP-Adresse auf und schon öffnet sich das bekannte Kontrollpanel.

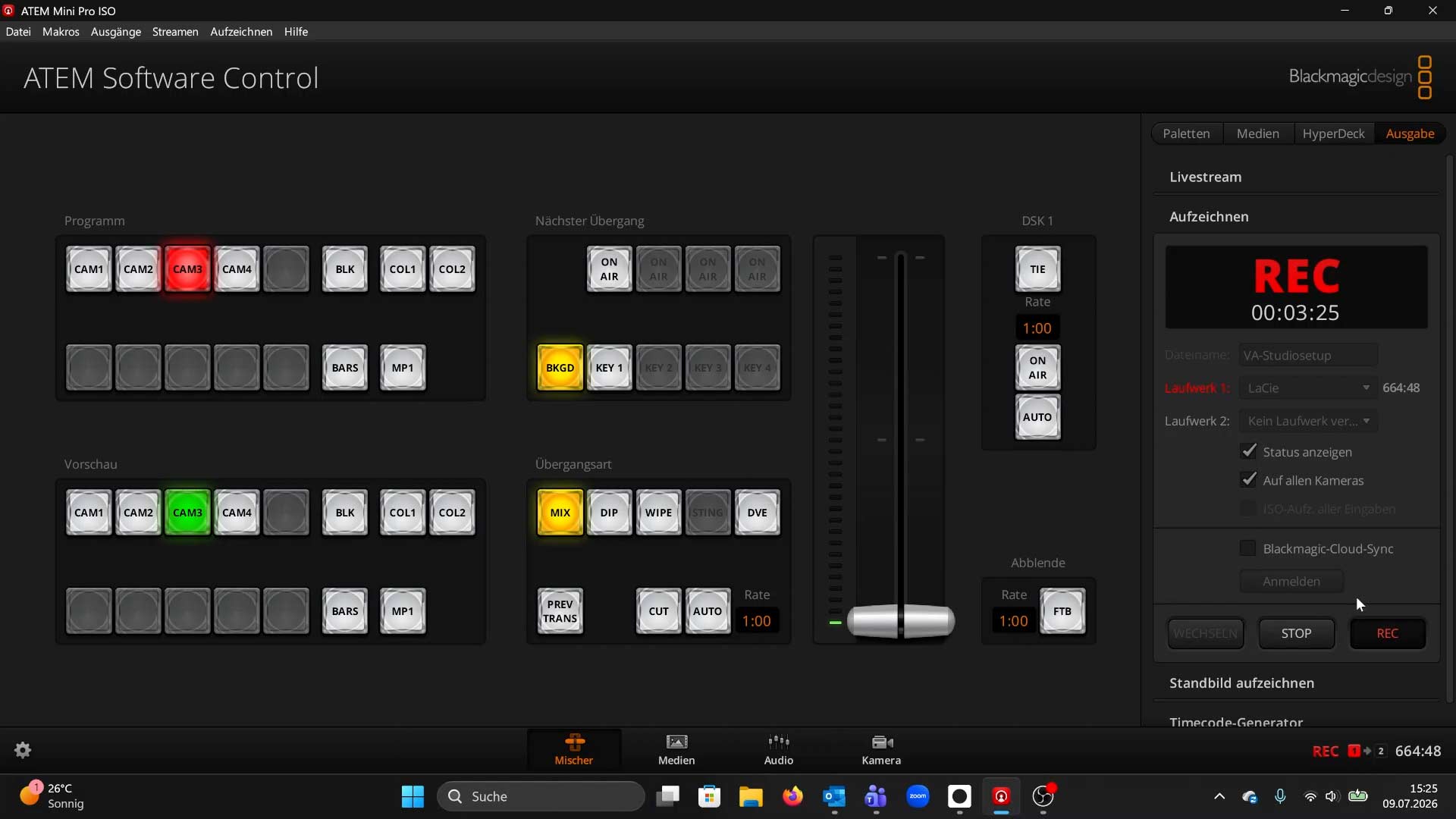

Die Bedienoberfläche ist bei allen Atem-Mischern ähnlich und erweitert die Eigenschaften der Mini-Serie.

Die IP-Adresse des Hyperdeck Shuttle 4K Pro zu ändern ist deutlich einfacher. Hier geht man einfach im übersichtlichen Menü auf den Reiter „Setup“ und kann anschließend im dritten Fenster eine IP festlegen. Unter dieser kann man das Hyperdeck Shuttle 4K Pro anschließend in ATEM Software Software Control im dedizierten Tab mit dem Bildmischer verbinden. Hat man diese erste Hürde geschafft, muss man jetzt noch die Kameras verbinden. Dabei ist es besonders wichtig, dass Kameras und Bildmischer auf die gleiche Auflösung und Bildwiederholrate eingestellt sind.

Zwei Schwierigkeiten gab es bei der Konfiguration: Einerseits besitzt die Proton 4K Zoom nur einen SDI-Ausgang, der ATEM Mini Pro ISO nur HDMI-Eingänge. Hier gibt es diverse Converter zum Zwischenschalten, wir haben ganz simpel einen Atomos Shogun-Vorschaumonitor zwischengeschaltet. Bei der Z-Cam P2-R1 sollte dies dank HDMI-Ausgang eigentlich nicht nötig sein, dennoch bekamen wir hier kein Signal und auch der Blackmagic-Support wusste nicht weiter. Letztendlich half auch hier nur ein Shogun-Monitor als zwischengeschaltete Bildkontrolleinheit.

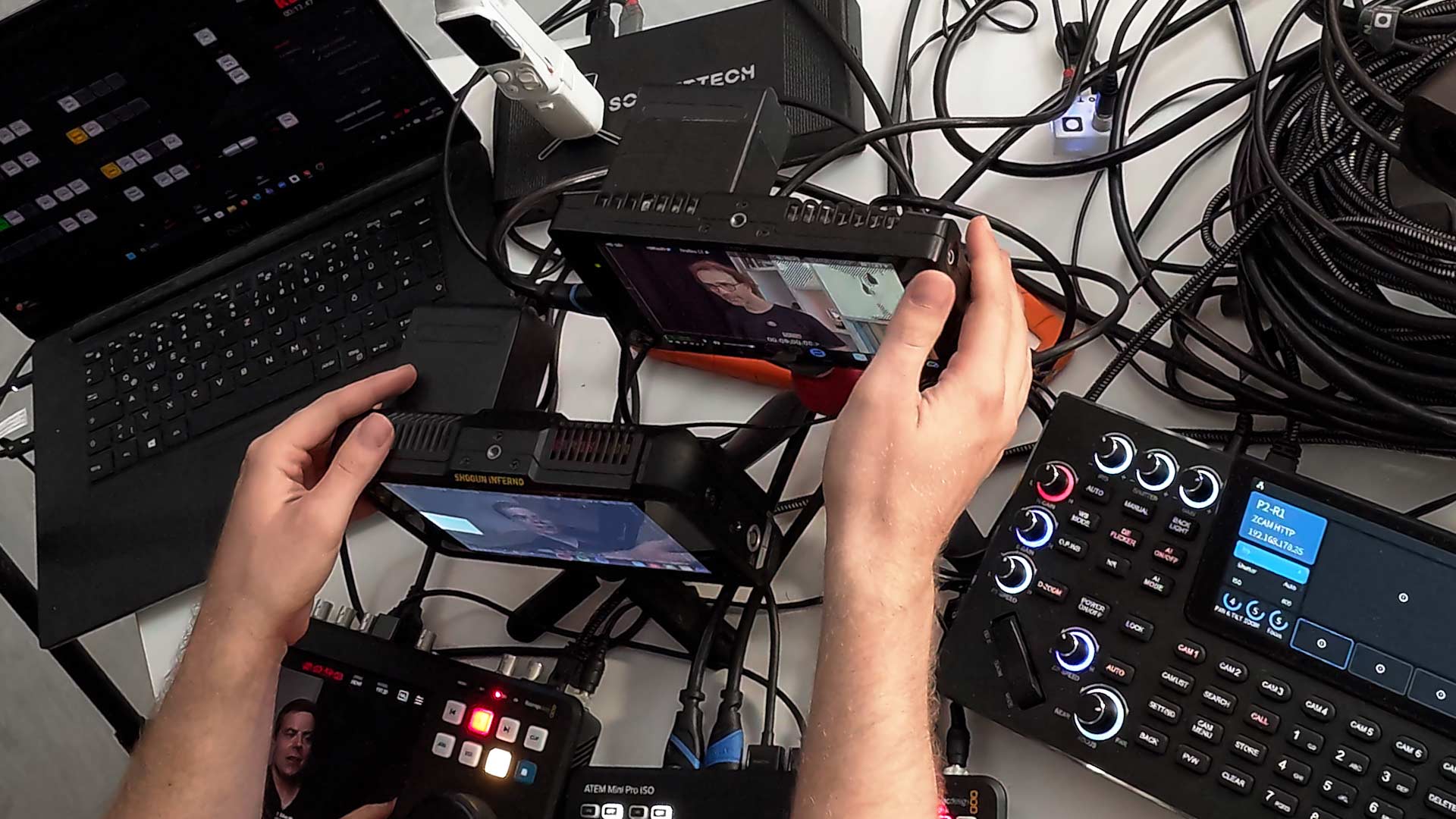

Als Signalkonverter mussten zwei Atomos Shogun-Monitore einspringen. Praktischer Nebeneffekt war die zusätzliche Bildkontrolle für beide Kameras.

PRAXIS

Das Gute an solchen Setups ist, dass man mit ihnen, sobald Aufbau und Einrichtung einmal abgeschlossen sind, problemlos ohne weiteren Aufwand arbeiten kann. Das Zusammenspiel aus Kameras, Hyperdeck und Atem funktioniert dabei ohne Probleme, auch wenn es natürlich anfangs etwas Eingewöhnung braucht, bis man die Geräte fließend bedienen kann. Dann geht jedoch alles gut von der Hand, wobei das Zusammenspiel aus Atem und Hyperdeck besonders hervorzuheben ist. Der vom Mischer kommende Feed kann im Hyperdeck mit Clipmarkern versehen werden, welche sich in der Atem-Software oder im Hyperdeck selbst auswählen und wiedergeben lassen, in unserem Fall oft als Zuspieler auf HDMI-Eingang 4 des Atems. Außerdem besitzt das Hyperdeck professionelle Monitoring-Werkzeuge wie Waveform-Anzeigen oder Vektorskop, die man gut zur präzisen Einrichtung und Anpassung neuer Kameras nutzen kann – nicht unerheblich, wenn man regelmäßig neue Kameras testet.

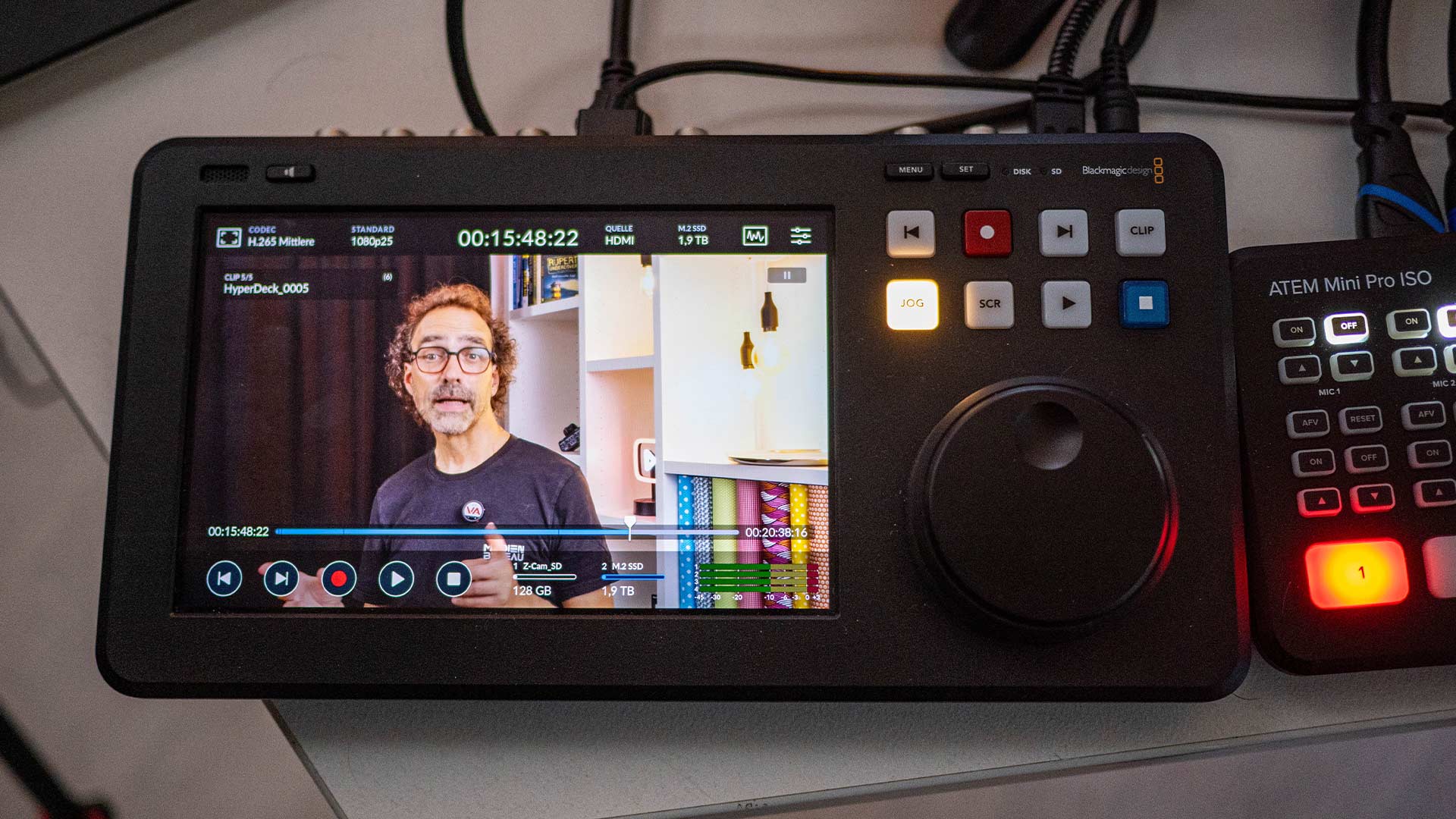

Der große Bildschirm des Hyperdecks ermöglicht eine akkurate Vorschau, Waveform-Anzeige und Vektorskop inklusive.
